电力电缆的基本结构

发布人：wubaiyi    发布时间：2026-07-07  16:03:56

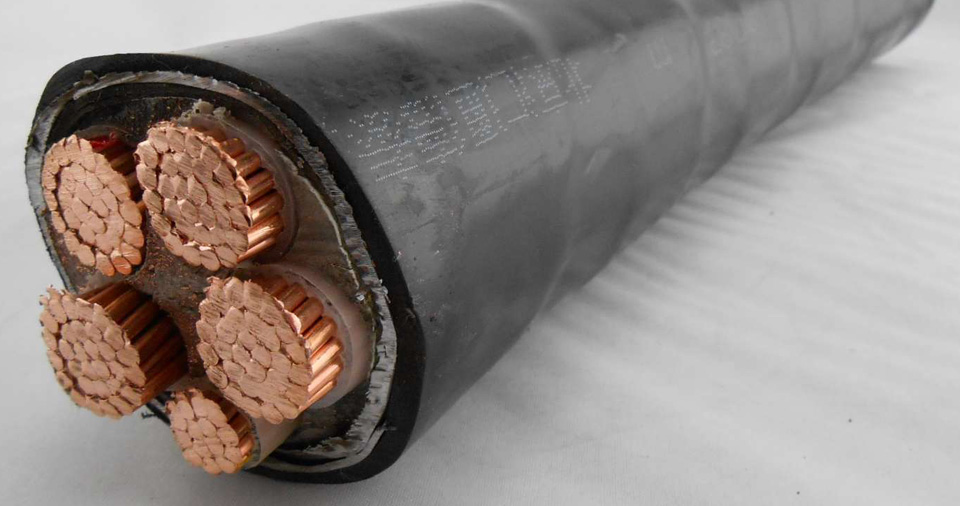

电力电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。

线芯：电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。通常由铜或铝制成，为了减小损耗，一般选择具有高电导系数的金属材料。

绝缘层：将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送。它是电缆电气性能的核心部分，应具备高的击穿场强、低的介质损失角正切、高的绝缘电阻、优良的耐树枝放电和局部放电性能，以及一定的柔软性和机械强度。

屏蔽层：15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。导体屏蔽层在导体表面施加半导电材料，均匀电场分布，防止局部放电；绝缘屏蔽层同样为半导电材料，与绝缘层紧密接触，进一步均匀电场。

保护层：保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏。提供机械保护、防潮和防腐功能，有时还包括铠装层以增强机械保护。
